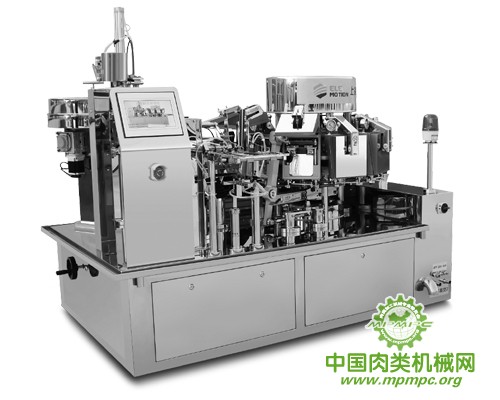

一 、技術參數
| 機器型號 | YDZDH-ZK-E100 |
| 機器工位 | 給袋10工位+14真空腔體 |
| 包裝規格 | 寬50mm-100mm 長60mm-180mm |
| 包裝速度 | 80∽100包/分鐘 |
| 適用物料 | 鹵蛋、鵪鶉蛋、肉丸、花生米、魔芋爽等 |
|
下料方式 |
量杯式計量器及環形下料器 |
| 充填范圍 | 一顆、兩顆、三顆、四顆及定量等 |
| 包裝材料 | 鋁箔袋、紙袋、尼龍袋等復合膜袋 |
| 驅動電源 | 380V 50Hz |
| 壓縮空氣耗氣量 | ≈0.8立方米/分 |
| 總功率 | ≈9kW |
| 機器外形 | 2300mmX1600mmX1600mm |
| 主機重量 | 2.3T |
二 、主要特點
1 、整機外觀
外觀表面采用304鏡面材料，提高了防腐性能及便于清潔。整機安全防護裝置，加裝304雙鏡面不銹鋼材料防護欄。設備四周加裝安全繩急停裝置，能更迅捷的應變緊急事件。
2 、機械傳動
傳動由傳統的封閉式分割器改為開放式凸輪分割器。并減少了原來的多級齒輪傳動，直連輸出，傳動效率更高，更穩定。所有凸輪均采用優質材料經多道工序加工而成。整機凸輪均由槽型凸輪來完成機械動作，避免了外凸輪在高速運行中產生的跳動等缺陷。機器所有隨動器均采用日本THK品牌，更好的提高機器運轉的精準性及使用壽命。
3 、給袋轉盤
給袋轉盤采用10工位設計，更多的工位使機器在高速運行中更平穩以及滿足更多的包裝工藝要求。撐袋機構加裝支撐裝置，避免抖動。
4 、真空轉盤
真空腔采用14工位設計。所有腔體均采用航空鋁加工，密封可靠及配備鏡面防護板，外表更美觀。自主研發設計的腔蓋開合結構采用雙支點支撐，使結構更穩定。
5 、真空分氣裝置
獨創的真空分氣裝置核心材料是由我司與德國公司聯合開發研制的新型材料。具有超耐磨、高強度、終身免維護等優點。其內部結構獲國家專利認證，能實現節能降耗等優點。
6 、潤滑系統
自動循環潤滑系統，由油泵將油經銅管注入需潤滑部位。管路均采用優質銅管具有耐腐蝕、不易裂縫、使用壽命長等優點。
