基于CFD的煙熏爐風室結構改進

吳恩光1,劉紅2,高俊濤2?,胡文豪2 (1.浙江瑞邦智能裝備股份有限公司;2.浙江工業大學機械工程學院)

      來源:《肉類產業資訊》    2021年第11期

內容摘要:社會的進步和經濟的發展提高了人們生活水平,煙熏食品也愈發受到人們的青睞。煙熏爐是加工煙熏食品的重要設備,其性能的好壞對煙熏食品的品質起著至關重要的作用。煙熏爐是通過煙熏氣體實現對煙熏食品的加工,在加工煙熏食品時,加熱倉內煙熏氣體的流場分布將直接決定煙熏食品的品質。煙熏爐送風系統、加熱倉的設計和加熱倉氣流調節技術等都是影響加熱倉流場分布的重要因素;
  摘要:針對目前煙熏爐加工煙熏食品出現品質低下和成色不均勻的問題,課題組以常見的煙熏爐為研究對象,利用計算流體力學(CFD)技術和實驗驗證的方法研究了煙熏爐送風系統的風室結構,通過仿真模擬提出采用變徑結構和多管連接結構的2種風室結構改進方案。仿真結果表明:2種改進后新風室結構均能夠有效減小各個出風口之間的速度差,從而改善煙熏爐加熱倉內部的流場分布。改進方案能有效提高煙熏食品的品質。
  關鍵詞:煙熏爐;計算流體動力學;送風系統;風室;變徑結構;多管連接結構
  社會的進步和經濟的發展提高了人們生活水平,煙熏食品也愈發受到人們的青睞。煙熏爐是加工煙熏食品的重要設備,其性能的好壞對煙熏食品的品質起著至關重要的作用。煙熏爐是通過煙熏氣體實現對煙熏食品的加工,在加工煙熏食品時,加熱倉內煙熏氣體的流場分布將直接決定煙熏食品的品質。煙熏爐送風系統、加熱倉的設計和加熱倉氣流調節技術等都是影響加熱倉流場分布的重要因素;其中,煙熏爐送風系統是影響加熱倉內部流場分布的關鍵。
  垂直氣流煙熏爐的風室流道比較簡單,加熱倉內部流場紊亂,容易導致煙熏食品成色不均勻、品質低下等問題。智能集熱型煙熏爐采用雙風機風室結構,2個風室對稱分布在煙熏爐箱體的2側,依次布置有若干個出風管;2臺離心風機協同工作,在一定程度上改善了煙熏食品的品質。
  陳嘉宏等提出了一種可以調節進風口風量的結構,用于改善加熱倉內部的流場分布狀況,提高煙熏 食品的加工效率。 張玲玲等基于CFD技術對煙熏爐加熱倉的結構進行改進,從而改善加熱倉內部流場分布,提高煙熏效果。李偉國引入了風量調節機構后使用動壓方差和皮爾森相關系數作為流場改善效果和動邊界模型仿真效果的指標,并實驗驗證了風量調節機構對加熱倉氣流場的改善效果。施明等采用二維簡化建模分析方法,提出了在加熱倉進風口增加導流板結構的方案,有助于改善加熱倉內部流場分布不均勻和食品加工效率低的問題。陳斐奇不僅對加熱倉進行了結構改進,還提出新的食品擺放思路,進一步改善其流場分布,提高食品加工質量與效率。MikhailZaydman提出了一種同時具有固定食品和發煙加熱功能的可旋轉食物支架,不僅提高了煙熏食品的熏制效率,還提高了熏制的充分程度。HanDaeHee將紅外線加熱應用于傳統的煙熏熏制工藝,彌補了單一加熱方式的不足。
  1  煙熏爐的基本結構
  煙熏爐由爐體系統、發煙系統、送風系統、交換系統、清潔系統、物載系統和控制系統組成。其中爐體系統是煙熏爐的核心,其他系統都是在爐體系統之上建立起來的,所有系統協同工作在煙熏爐內形成的物理場稱作煙熏室。煙熏室是煙熏爐的核心,主要包括加熱倉和風室,加熱倉是煙熏爐加工食品的場所,風室是煙熏氣體在送風系統中流經的主要場所,加熱倉內部的流場分布狀況將直接關系到煙熏食品的品質。
  發煙系統主要是對木屑、樹枝等通過不完全燃燒產生煙氣,21世紀以來,煙熏液作為一種更加健康的食品添加劑已得到廣泛應用。
  送風系統較為復雜,除了能夠使發煙系統產生的煙氣進入煙熏爐,還能夠讓煙熏室內的氣流循環往復工作,使得食品熏制達到更好的效果。送風系統主要是由風機、風室和調節裝置組成,加熱倉內部的流場分布很大一部分取決于送風系統,送風系統利用風機使得煙熏氣體在加熱倉和風室內循環往復流動以熏制食品。此外,煙熏爐內外氣壓的平衡、煙熏氣體的熱交換、工作模式的轉換都與送風系統有著密切的聯系。
  風機可以調節煙熏氣體的整體流動情況,風室是煙熏氣體在送風系統中的主要流經場所,其結構形狀都會對煙熏氣體的流場產生影響,調節裝置可以改善煙熏氣體的流場分布,例如,均風板可以讓煙熏氣體相對均勻地從每一個出風管吹出。
  交換系統主要是通過盤管和盤管內的高溫蒸氣與煙熏氣體進行熱交換;清潔系統是用來對煙熏爐進行清洗;物載系統是用于煙熏食品的裝載和放置;控制系統是控制煙熏爐的啟動和關閉以及煙熏爐各個工作模式之間的轉換。
  2  送風系統
  2.1  送風系統風室原始結構
  針對某款智能集熱型煙熏爐同一車煙熏食品出現部分食品品質較低或者成色不均勻的問題,首先對該2門5車煙熏爐整體模型進行簡化,提取其單側風室結構,使用FLUENT軟件進行流場仿真。
  智能集熱型煙熏爐采用雙通道送風系統,,2個風室分別設置在爐體頂部的2側,每個風室的出口依次設置有34個同樣的出風管,煙熏氣體從出風管流出進入加熱倉熏制食品。2門5車智能集熱型煙熏爐的簡化模型如圖1所示。

圖1  2門5車智能集熱型煙熏爐的簡化模型
  由于2側風室對稱分布,因此利用對稱性進行建模。此外,為提高計算結果的準確性,在出口處增加拓展域部分,建立了2門5車智能集熱型煙熏爐單側風室仿真模型,使用四面體網格進行自由網格劃分,并對均風板周圍和出風管進行局部網格加密處理,網格劃分如圖2所示。

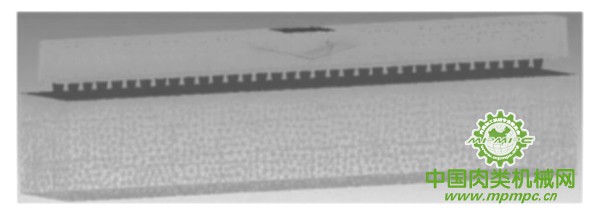

圖2  2門5車智能集熱型煙熏爐風室仿真模型網格劃分
  2.2  送風系統風室原始結構仿真分析
  采用FLUENT軟件進行仿真,其邊界條件的設置如表1所示。
表1  煙熏爐風室計算邊界條件設置
名稱 邊界條件 備注
進口管 流量入口 流量4.66kg/s
出口管 壓力出口 壓力0 Pa
壁面 壁面 壁面無滑移、光滑、絕熱壁面
  仿真計算時假設煙熏氣體為不可壓縮理想氣體,使用壓力求解器進行穩態求解,選取Standard標準湍流模型和Simple算法,耗散率設置為2級迎風格式,k和Epsilon方程、連續性方程和動量方程的最小收斂誤差準則均設置為10-3。
  將送風系統風室的出風管進行編號,沿小車入口方向至小車出口方向依次編號為1~34號,經過34個出風管口圓心的截面速度云圖如圖3所示。

圖3  出風管中心截面速度云圖
  煙熏氣體從風室入口進入,一部分氣體穿過均風板上的圓孔流入附近的出風管,另一部分氣體撞擊到均風板上后被反彈,流到兩側風室的更遠處,然后從各個出風管流入加熱倉。由圖2可以直觀地看出,2側的16個出風管比中間的18個出風管速度大,即1~8號管和 27~34號管出口速度要明顯大于9~26號管,最大風速出現在第27號出風管,速度為43.73m/s,最小風速出現在第13號出風管,速度為33.45m/s,二者差值為10.28m/s,出現了顯著的速度分布不均勻的現象,容易造成加熱倉內部流場紊亂,導致煙熏食品品質低下和成色不均勻。
  2.3  送風系統風室原始結構實驗
  為驗證所建立的煙熏爐送風系統風室仿真模型的正確性和合理性,課題組進行了試驗。采用風速儀對2門5車智能集熱煙熏爐送風系統風室的各個出風管風速進行測量,并與仿真結果比較。 實驗步驟如下:
  1)在空載狀態下正常啟動智能集熱型煙熏爐;
  2)啟動送風系統的2個風機,等待一段時間后觀察控制面板上的電壓和電流值,直到2個數值都趨于穩定;
  3)將風速儀的感應區依次對準各個出風管出口,垂直對準風口,保持靜止直到讀數穩定之后,記錄下讀數;
  4)不改變煙熏爐工作狀態,重復測量3次,并記錄數據;
  5)先后關閉送風系統的2個風機和煙熏爐總閘,再關閉風速儀,整理實驗器材。將3組實驗數據取平均值后作為各個出風管風速的實驗數值,并與仿真計算得到的各個出風管風速大小的平均值在同一坐標下繪制2條折線,如圖4所示。

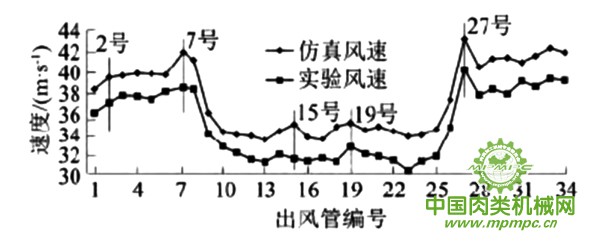

圖4  仿真與實驗出口速度比較
  由圖4可知,根據仿真數據和實驗數據所繪制成的折線圖走勢基本一致,最高風速都出現在第27號管,仿真數值為43.73m/s,實驗數值為40.64m/s,差值為3.09m/s,誤差為7.07% ,再取其他點位進行比較,誤差均在10%以內,說明課題組所建立的仿真模型是合理可靠的。
  3  送風系統結構改進
  有研究表明,隨著煙熏爐的增大,煙熏爐送風系統風室出口速度值也變得越來越大,表2所示為不同規格的煙熏爐出風管速度的分析數據。
表2  出風管速度分析表
規格 最大平均速度/(m.s-1) 最小平均速度/(m.s-1) 速度差/(m.s-1)
1門1車 41.94 40.98 0.96
1門2車 41.75 39.97 1.78
1門3車 41.03 37.86 3.17
2門4車 41.54 35.73 5.81
2門5車 43.73 33.45 10.28
  由表2可知,1門1車、1門2車和1門3車的速度分布相對均勻,2門4車和2門5車的最大速度差達10.28m/s,容易導致加熱倉內部流場紊亂,不利于煙熏食品的熏制。
  3.1  送風系統風室變徑結構仿真分析
  課題組以2門5車智能集熱型煙熏爐送風系統的風室為原始模型,提出了圖5所示的變徑結構模型。去掉了原始結構中的均風板,依據風室高度變高氣流速度變緩的原理,對風室原始結構的高度以及頂板和底板之間的角度重新進行了設計。

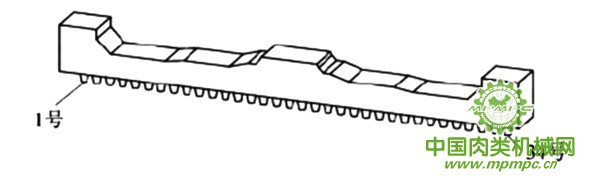

圖5  2門5車煙熏爐風室變徑結構模型
  同樣采用對稱仿真模型對變徑結構進行仿真計算,得到了圖6所示的風室速度矢量圖。分析后發現,2門5車煙熏爐送風系統風室變徑結構出風管最大平均速度出現在第17號管,風速為40.03m/s,最小平均速度出現在第26號管,風速為37.92m/s,二者差值為2.11m/s,相較于原始結構減小了79.47% 。

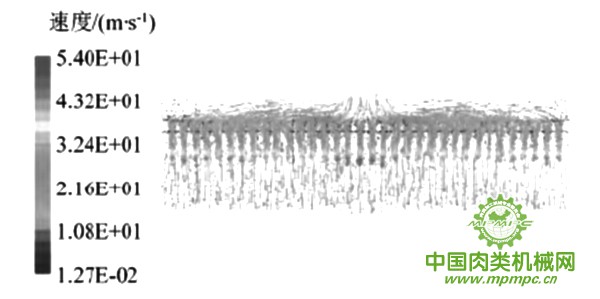

圖6  2門5車煙熏爐風室變徑結構速度矢量圖
  3.2  送風系統風室多管連接結構仿真分析
  煙熏爐送風系統風室多管連接結構的簡單模型和剖視圖如圖7和8所示。多管連接結構一頭連接風室進風口,另一頭連接若干個出風管。

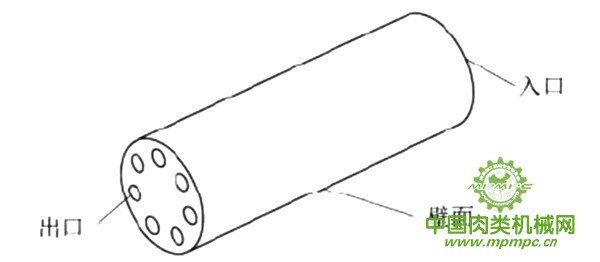

圖7  煙熏爐風室多管連接結構簡單模型

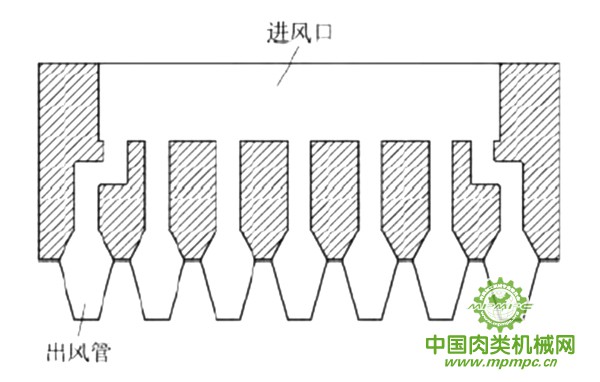

圖8  煙熏爐風室多管連接結構剖視圖
  采用和原始結構一樣的仿真模型對多管連接結構進行仿真計算,得到如圖9所示的多管連接結構簡單模型的速度云圖。分析后發現,每個出風管平均速度大小基本相同,并且每個出風管的速度分布也很相似。最大平均速度出現在第5號管,速度大小為31.99m/s,最小平均速度出現在第4號管,速度大小為31.42m/s,二者差值為0.57m/s。

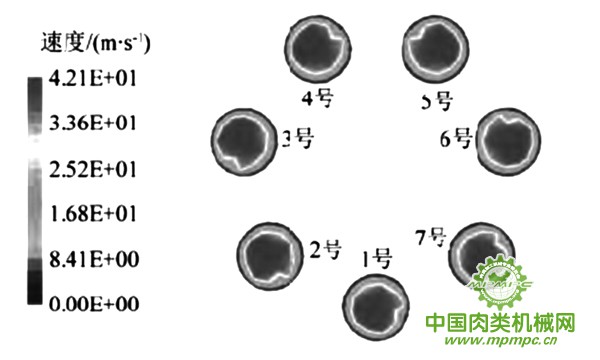

圖9  煙熏爐風室多管連接結構簡單模型速度云圖
  3.3  煙熏爐送風系統風室結構比較
  改進后的變徑結構和多管連接結構都有效改善了原始結構出風管出口速度不均勻的問題,其中變徑結構將出風管平均速度的最大差值降低至2.11m/s,多管連接結構將出風管平均速度最大差值降低至0.57m/s。從理論角度考慮,多管連接結構對于改善煙熏室送風系統風室出風管風速分布不均勻的問題效果更好;從工程應用角度考慮,多管連接結構的制造成本更高且加工難度更大,經濟效益沒有變徑結構好。綜上所述,應該針對實際情況選擇合適的改進方案,當變徑結構能夠滿足生產要求時,可以選擇變徑結構追求更好的經濟效益;當對食品的品質有更高的要求時,應當選擇多管連接結構。
  4  結語
  課題組針對目前煙熏爐加熱倉存在氣流場紊亂的現象,通過仿真計算和實驗驗證的方法對2門5車智能集熱型煙熏爐送風系統風室的原始結構進行了分析,并驗證了仿真模型的準確性和合理性;在此基礎上,提出了變徑結構和多管連接結構2種改進方案。經過仿真計算表明:這2種方案都有效改善了出風管出口速度不均勻的問題,能夠減小加熱倉氣流場的紊亂程度,提高煙熏食品的品質。
