摘要:非洲豬瘟在國內的快速傳播給養豬業造成了極大的沖擊,促使養豬業向全封閉、集約化、規?;陌l(fā)展模式轉變?,F(xiàn)階段養豬舍地板、欄架、天花板等的清洗工作基本由人工完成,操作人員頻繁進出豬舍,會給養豬場帶來極高的生物安全風險。為了減少養豬舍內清洗工作人員的進出頻率,解決清洗人員工作量大、工作強度高、工作時間長等問題,設計了一款A(yù)GV底盤與五自由度機械臂相結合的智能化清洗機器人,該機器人具備自主移動,自主清洗豬舍內的欄架和地板等設施的功能。
關鍵詞:養豬業;AGV;智能化;清洗機器人
引言
隨著畜牧業在國內的發展日益產業化和規?;?,養殖場生物安全風險也相應提高。目前制約國內畜牧業發展的瓶頸是養殖場生物的疫病流行,規模化養殖導致疫病流行的風險進一步提升,如何有效防范生物安全成為畜牧業發展的重中之重。及時、高效地清除家畜糞便,保持對養殖場的定期清洗可以有效破壞疫病細菌的生物膜,達到良好的清潔效果,保證欄舍清潔衛生是養殖場生物安全的基礎。
當前人工高壓清洗人員工作量大,工作強度高,工作時間長。清洗人員長時間處在高濕度、含氨氣的惡劣清洗環境中,造成其工作積極性降低。另一方面飼養人員直接操作高壓清洗設備,對其人身安全具有一定的安全隱患。同時,人工清洗存在隨意性較強、清洗不充分等問題,對生物安全構成一定威脅。
隨著機器人技術的快速發展,清潔機器人開始逐漸用于養殖舍清潔,但目前國內還無相應自主清洗機器人的實際應用。因此,為了填補國內行業空白,推進智能養殖的發展,迫切需要研究開發一款具有巡線導航、智能避障、防濕防腐、輕量化等特點的高效率、高性價比的養殖場清洗機器人,能夠自動化、全天候工作,從而替代傳統繁重的人工清潔工作。
1 機器人應用場景
本項目研發的養殖清洗機器人主要在配懷舍與分娩舍對其金屬欄架、保溫?zé)簟⒙┛p板、自動下料的定量杯,天花板、照明燈等表面上糞污及其他污漬進行清洗與消毒。在配懷舍與分娩舍的兩側豬欄之間均配有較寬且直的過道,以便豬出欄行走或者人在過道中行走,因此清洗機器人底盤的寬度應小于過道寬度的尺寸。清洗機器人在過道行走,機械臂伸展至欄位內,對欄架、保溫?zé)簟⒙┛p板等的污漬進行近距離清洗。配懷舍和分娩舍分別如圖1、圖2所示。

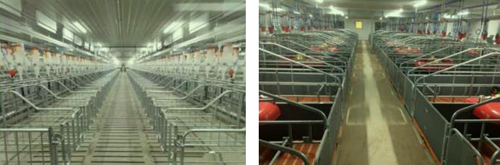

圖1 配懷舍 圖2 分娩舍
2 機器人結構設計
2.1 清洗機器人總體結構設計
清洗機器人總體結構如圖3所示,整體結構主要包括自主移動小車部分和機械臂部分,主要包括防撞條、激光雷達、車體側板、電池蓋板、車體后板、前擋板、推桿電缸、旋轉臂、大臂、高壓軟管、伸縮臂、步進減速電機、小臂、高壓噴嘴、卷線器、高壓軟管、充電頭、高壓電磁閥、電池、支撐架、電纜拖鏈、拖鏈安裝板、伸縮臂支撐架。
清洗機器人使用基于磁導航的自主行走系統,即通過小車控制器控制底盤的電機轉動,使得機器人能沿著配懷舍與分娩舍過道上預先鋪設的磁條自主行走,結合RFID地標,到達指定待清洗的欄位,通過機械臂控制器的控制,能實現在目標欄位的自主清洗功能。清洗機器人設置高壓清洗系統,即通過小車控制器控制卷線器的高壓軟管的收放卷速度與小車行徑速度保持一致,從而避免排線凌亂或者拉扯高壓軟管,由機械臂控制器控制高壓電磁閥的通斷,通過機械臂中的相應供水線路,將高壓水送至末端高壓噴嘴,對欄架、漏縫板進行清洗。

(a)清洗機器人外部結構 (b)清洗機器人內部結構

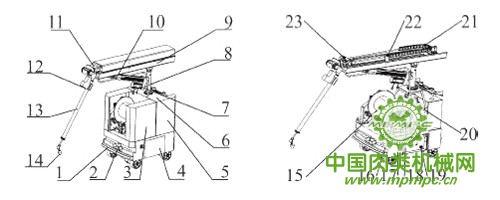

1.防撞條;2.激光雷達;3.車體側板;4.電池蓋板;5.車體后板;6.前擋板;7.伺服電機;8.旋轉臂;9.大臂;10高壓軟管;11.伸縮臂;12.步進減速電機;13.小臂;14.高壓噴嘴;15.卷線器;16.高壓軟管;17.充電頭;18.高壓電磁閥;19.電池;20.支撐架;21.電纜拖鏈;22.拖鏈安裝板;23.伸縮臂支撐架
圖 3 清洗機器人總體結構
2.2 行走機構設計
清洗機器人行走機構主要采用AGV小車的形式,如圖4所示。小車底盤主要由磁導航傳感器(后端)、RFID傳感器、輪轂電機、車輪安裝模組、磁導航傳感器(前端)組成。小車在起始點和運行過程中,通過磁導航傳感器識別磁條位置,按照預先規定的軌跡行進,在清洗任務開始之前,已經進行相關的路徑規劃,使得小車能在預定的RFID地標處???。

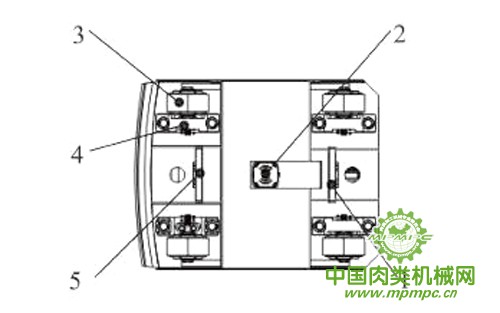

1.磁導航傳感器(后端);2.RFID傳感器;3.輪轂電機; 4.車輪安裝模組;5.磁導航傳感器(后端)
圖4 清洗機器人行走機構
2.3 卷線器結構設計分析
卷線器結構設計主要由蝸桿減速機、排線器、排線器絲桿、高壓電磁閥、卷線盤組成,如圖5所示。卷線器蝸桿減速機卷線軸以一定速度帶動卷線器轉動,卷線器每轉動360°,排線器在水平方向上恰好移動一個水管線徑的距離,保證卷線器上已收卷的水管之間無間隙,當水管在卷線過程中到達卷線器邊緣時,排線器實現自動換向的功能,沿雙向絲桿反方向移動,實現水管分層收卷的功能,使得小車在行走的時候高壓水管能實現自動收放并且能在卷線器上整齊排布。

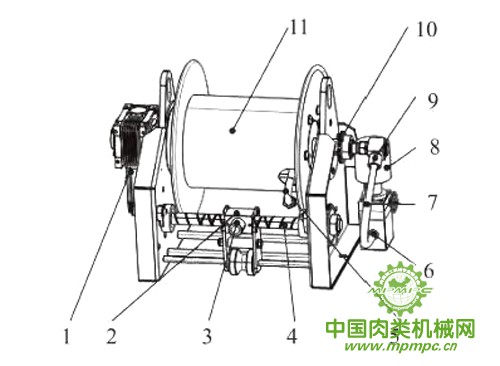

1.卷線器減速電機;2.排線器排線器;3.排線器入機構;4.螺桿;5.卷線盤入口;6.高壓電磁閥;7.高壓軟管;8.高壓電磁閥;9.卷線盤出口;10.鏈輪;11.卷線筒
圖5 卷線器結構設計
2.4 機械臂設計分析
機械臂放置于以AGV小車為基礎的行走機構上,機械臂由五自由度的機械臂組成,如圖6所示。機械臂5個關節分別為:關節J1旋轉臂,控制整個機械臂在水平面內的旋轉;關節J2電動缸,控制機械臂在豎直平面內的俯仰角度;關節J3伸縮臂,控制關節J3的伸縮量;關節J4小臂,控制小臂在豎直平面內的擺動 ;關節J5末端高壓噴嘴,控制高壓噴嘴的自旋轉運動。

1.J1旋轉臂;2.J2電動缸;3.J3伸縮臂;4.J4小臂; 5.J5末端高壓噴嘴
圖6 機械臂
3 機器人控制系統設計
3.1 系統架構
清洗機器人控制系統架構如圖7所示,清洗機器人主要由兩個 PLC控制單元完成相應動作指令,其中機械臂控制器為主控制器,主要控制機械臂各關節完成相應清洗動作,實現高壓電磁閥的通斷、小車的啟停等功能。小車控制器為輔助控制器,負責控制磁導航傳感器的循跡、RFID傳感器的路標識別、激光雷達和防撞條的避障、卷線器的卷線速度等功能。小車控制器與機械臂控制器之間通過RS485通訊,當小車達到指定工位之后,發送相應消息,機械臂開始按照示教軌跡或者人工遙控運動到指定地點,高壓電磁閥開啟,開始相關清洗任務。
小車控制器通過CANopen通訊協議與輪轂電機驅動器、卷線器電機驅動器、RFID傳感器、磁導航傳感器建立通訊。輪轂電機給小車提供必要的驅動力,通過小車控制器對各輪轂電機速度進行控制。支持小車實現前進、后退、轉向等動作;通過磁導航傳感器和RFID傳感器的反饋信息,使得小車能循跡行駛,定點???;通過編碼器的反饋,調整小車行進速度和卷線速度保持一致。
對于機械臂的控制,可以通過兩種模式操作:①示教模式。機器人在進行調試的時候,將機器人放置于預定工位處,通過示教器,輸入相關示教點位的位姿參數(末端高壓噴嘴相對于世界坐標系的線性距離x、y、z;末端坐標系相對于世界坐標系的旋轉角度a、b、c),機械臂控制器自動調用插補算法,在示教的兩兩點位之間插補一定數量的點位,并將插補完成的點位數據記錄在相應的文件中,寫入控制器中,機械臂工作時,按照記錄下來的末端執行器點位,通過調用之前寫入的正逆解庫計算相應的關節參數,發往驅動器,驅動電機按照預定軌跡運動;②手動控制模式,分別輸入各個驅動部件的關節值,對各個驅動部件進行手動操作。

圖7 清洗機器人控制系統架構
3.2 清洗機器人控制程序設計
機械臂部分能夠在固定工位按照固定動作進行清洗,因此,在運動執行時,電池通電和通斷開關打開之后,按下啟動按鈕,小車啟動,借助于小車底盤的磁導航傳感器和RFID傳感器,循著預先鋪設好的磁條行走,并在預先設定好的RFID地標處??浚辞逑垂の稽c)。此外,在小車行走之前,預先完成軌跡規劃,根據磁條線路和RFID地標點,設定小車沿著磁條運行的軌跡路線,在機器人到達預定工位之后,小車控制器發送相應信號,機械臂控制器接收,機械臂所有關節使能,按照預先規劃好的軌跡進行運動。當機械臂末端噴嘴原點坐標到達預定的第一個示教點時,按照示教軌跡進行清洗,當機械臂末端噴嘴原點坐標到達最后一個示教點時,機械臂清洗結束,所有關節復位至原點;機械臂發送相應信號給小車,小車繼續按照預定循跡路線前進,直至完成整個養殖場清洗。清洗機器人控制程序設計如圖8所示。

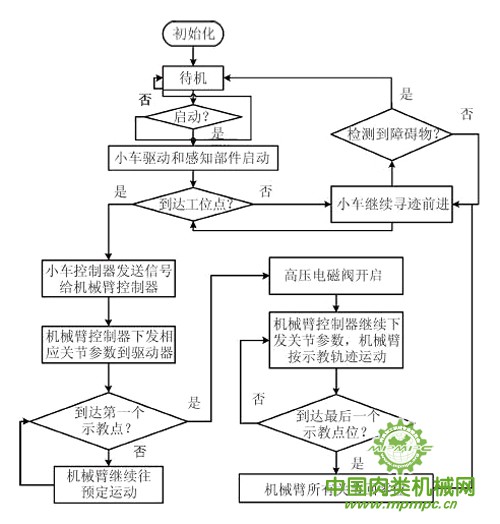

圖8 清機器人控制程序設計
3.3 障礙物檢測程序

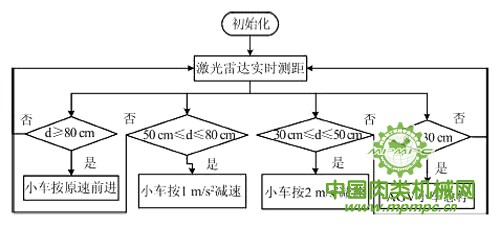

為了防止機器人在豬舍運動過程中與障礙物發生碰撞,設計了機器人障礙物檢測程序,如圖9所示。為了防止小車頻繁的啟停和系統的正常運轉,激光測距分為3個檢測區域,當激光雷達識別小車距離障礙d大于等于50cm且小于等于80cm時,小車開始1m/s2減速度減速;當激光雷達識別小車距離障礙 d大于等于30cm且小于等于50cm時,小車開始以2m/s2 減速度減速;當激光雷達識別小車距離障礙小于等于30cm時,向小車控制器發送急停指令。

圖9 機器人障礙物處理程序
4 清洗機器人樣機設計與試驗
為了驗證本清洗機器人設計方案的可靠性,制作了實物樣機,設計了功能程序,對機器機械臂的靈活性與機器人底盤行走穩定性是否滿足設計要求進行了試驗。

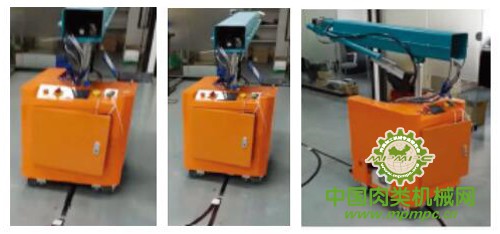

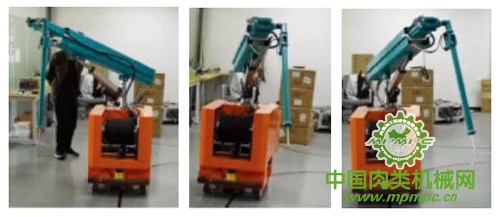

2021年4月,在深圳市某單位的實驗室進行清洗豬舍欄架、天花板、糞溝等運動控制的模擬試驗,清洗機器人試驗如圖10、11所示。圖10是清洗機器人機械臂動作試驗,如圖10(a)、10(b)、10(c)所示機器人的機械臂運動連貫性是模擬機器人在豬場配懷舍定點清洗豬舍欄架污垢的動作,如圖所示機器人機械臂的末端執行機構安裝著高壓沖洗碰頭,在機械臂的上下擺動,前后擺動以及左右轉動組合狀況下,可將末端執行器移動到任意指定的空間位置。由于豬舍的行走過道比較狹窄,為減少機器人對障礙物的碰撞,須在規定的路徑上行走,因此需要對機器人進行行走穩定性試驗。清洗機器人行走試驗如圖11所示,在地面上鋪設黑色磁條,測試機器人的行走底盤是否能夠在指定的軌跡上移動,在實驗室測試結果表明,該機器人在行走的方面滿足使用需求。
綜上所述,該機器人設計合理,各項設計均符合設計標準,安全可靠且功能豐富,具有較高的實用性,在畜牧養殖設備日趨自動化、智能化、高效化的今天,本機器人具有廣闊的市場推廣前景。

(a) (b) (c)
圖10 清洗機器人機械臂動作試驗

(a) (b) (c)
圖11 清洗機器人行走試驗
5 結語
本文針對非洲豬瘟防疫的需求,自主設計研發豬舍欄架清洗機器人,包括機械結構設計和控制系統設計,并制作出實物樣機進行試驗。在實驗室測試階段,主要進行了機器人機械手臂沖洗豬舍欄架的模擬試驗和機器人運動底盤行走的穩定性測試。試驗結果表明該機器人機械臂靈活性良好,末端執行器可以到達空間的任意位置;機器人運動底盤行走穩定良好,在磁條的輔助下,可沿指定的軌跡平穩運動,有效避免機器人與障礙物的碰撞。此外,基于安全考慮,設計了避障和急停系統,提高了系統的安全性和穩定性。
