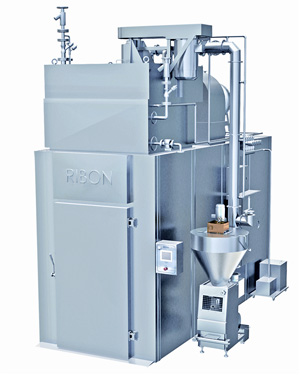

集熱式煙熏爐
集熱式煙熏爐是瑞邦機械的新一代節能、環保產品，具有自主知識產權 (專利號ZL20092 0202267.3)。
RYXJ系列集熱式煙熏爐具有干燥、蒸煮、發紅、煙熏、烘烤等功能，適用于大、中型肉類、魚類食品加工廠。
集熱式煙熏爐采用置頂集熱式新型熱交換工藝，將分散于煙熏爐內的盤管式熱交換器替換成置于煙熏爐頂部的高性能集熱熱交換器，替代目前普遍使用的爐內熱交換方式。高壓蒸汽通過氣動角座閥進入高性能集熱熱交換器，風循環系統產生的氣流，進入集熱箱，經過熱交換器，成為干燥高溫熱風，通過主風道、換向系統，交替進入左右風道對肉食品進行高溫干燥，對肉食品進行干燥加工后的混合氣體經由均風板進入回風道，含有水分的低溫濕氣一部分經過排氣系統排出，一部分進入風循環。
集熱式煙熏爐優化了熱交換系統，提高熱交換效率，節約能源。
傳統煙熏爐（以2門四車為例）的熱交換器分散在爐內，分別由4套閥門、管路、熱交換器組成分散的，低效的、維修困難的熱交換系統。
本產品根據空氣動力學和熱交換原理，經過分析計算，設計了一種緊湊型的集熱裝置，熱效率可大幅提高。該集熱裝置的核心部件是一個高效板式換熱器，該熱交換器對傳熱表面兩側對流換熱的傳熱系數獲得較大值從而得到最佳的傳熱效果。與常規的管殼式換熱器相比，在相同的流動阻力和功率消耗情況下，其傳熱系數達到管殼式的5倍。
本產品可以根據客戶需要提供木粒發煙或者液體發煙工藝所需要的發煙器。???
主要技術參數為
| 序號 | 名稱 | 單位 | 參數 | 備注 | |
| 1 | 生產能力 | kg | 800-1000 | (蒸煮) | |
| 2 | 散熱器面積 | ㎡ | 72 | ||
| 3 | 強排風機功率 | kw | 2.2 | ||
| 4 | 循環風機功率 | kw | 17 | ||
| 5 | 總功率 | kw | 21.83 | ||
| 6 | 出風口風速 | m/s | 32-35 | ||
| 7 | 高壓蒸汽壓力 | kg/cm2 | 6-8 | ||
| 8 | 低壓蒸汽壓力 | kg/cm2 | 0.2-0.4 | ||
| 9 | 耗汽量 | 干燥 | kg/h | 221 | 蒸汽壓力0.6-0.8 Mpa |
| 蒸煮 | kg/h | 184 | 蒸汽壓力0.02-0.04 Mpa | ||
