前言
本標準按照GB/T 1.1—2009給出的規則起草。
本標準由中國機械工業聯合會提出。
本標準由機械工業食品機械標準化技術委員會（CMIF/TC14）歸口。
本標準起草單位：中國食品和包裝機械工業協會肉類加工機械專業委員會、中國包裝和食品機械有限公司、濟南好為爾機械有限公司、河南大用實業有限公司、三統萬福（青島）食品有限公司。
本標準主要起草人：吳建國、王國扣、李剛、張峰、王璟、石亮、趙光焰。
本標準為首次發布。
1 范圍
本標準規定了上粉機的術語和定義、產品分類、技術要求、試驗方法、檢驗規則、標志、包裝、運輸和貯存。
本標準適用于食品預上粉及最終上粉的上粉機。
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本標準。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。
GB/T 191 包裝儲運圖示標志
GB 2894 安全標志及其使用導則
GB/T 3768 聲學 聲壓法測定噪聲源聲功率級 反射面上方采用包絡測量表面的簡易法
GB/T 4806.1 食品用橡膠制品衛生標準
GB/T 5048 防潮包裝
GB 5226.1—2008 機械電氣安全 機械電氣設備 第1部分：通用技術條件
GB/T 7311 包裝機械分類與型號編制方法
GB/T 13306 標牌
GB/T 13384 機電產品包裝通用技術條件
GB 15179 食品機械潤滑脂
GB 16798 食品機械安全衛生
GB 19891 機械安全 機械設計的衛生要求
SB/T 222 食品機械通用技術條件 基本技術要求
SB/T 223 食品機械通用技術條件 機械加工技術要求
SB/T 224 食品機械通用技術條件 裝配技術要求
SB/T 226 食品機械通用技術條件 焊接、鉚接件技術要求
SB/T 227 食品機械通用技術條件 電氣裝置技術要求
3 術語和定義
下列術語和定義適用于本文件。
3.1 上粉機
用于肉類、水產類、果蔬類等食品涂裹上粉的機器。
3.2 網帶寬度
主輸送網帶的最大寬度。
3.3 輸送速度
主輸送網帶的線速度。
3.4 輸入、輸出高度
物料進口和出口距地面的高度
3.5 物料高度
物料進口、出口通道間所有可調節機構調整到極限位置時能夠通過物料的最大高度。
4 產品分類
4.1 型號

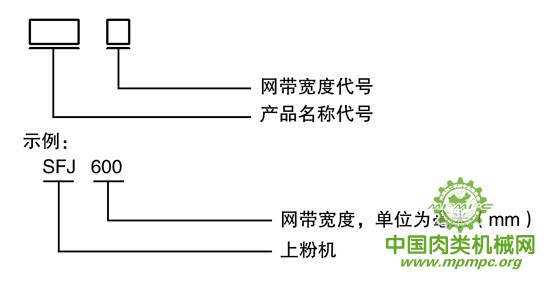

上粉機型號編制形式應考慮產品結構特征，產品名稱代號應符合GB/T 7311的規定。 其中產品主要名稱代號用上粉機拼音字母縮寫（大寫）“SFJ”居首表達。其型號編制形式如下：
4.2 基本參數
上粉機的基本參數應符合表1中的規定。
表1 上粉機基本參數
| 名 稱 | 參 數 | 名 稱 | 參 數 |
| 網帶寬度 mm | 200、400、600、… | 輸入、輸出高度 mm | 1050±50 |
| 輸送速度 m/min | 3～15 | 物料高度 mm | ≤60 |
| 速度調節 | 無極變速 | 正常工作噪聲 ｄB(A) | ≤85 |
5 技術要求
5.1 一般要求
5.1.1 上粉機應符合本標準的要求，并按經規定程序批準的圖樣及技術文件制造。
5.1.2 上粉機材料的選擇和結構的安全衛生應符合GB/T 4806.1、GB 16798和GB 19891的規定。
5.1.3 上粉機基本技術要求應符合SB/T 222的規定，具有足夠的強度、剛度及使用穩定性。拆卸、安裝方便，便于清洗。
5.1.4 上粉機零部件應按SB/T 223的規定制造。
5.1.5 上粉機應運轉平穩，運動零、部件動作應協調、準確。操作時動作靈活，無卡滯現象和異常聲響。
5.1.6 所用的原材料、外購配套零部件應符合使用要求，應有生產廠的質量合格證明書。否則應按產品相關標準驗收合格后，方可投入使用。
5.1.7 焊接件技術要求應符合下列要求：
a）上粉機箱體、料倉、網帶托架等食品區焊接：
1）選用的焊條或焊絲材質應與基體材質一致：
2）外形應平滑，棱角倒圓，不應有容易殘存物料的凹陷、焊紋等死角。
b）焊接件應美觀、可靠，不得有焊接缺陷。焊接件的焊后處理等技術要求應符合SB/T 226相關規定。
5.1.8 裝配技術應符合下列要求：
a）上粉機裝配技術要求應符合SB/T 224的規定。
b）裝配前，所有零部件必須清除表面的毛刺、切屑、油污等。箱體、料倉內應清除干凈。
c）控制上下粉用量的擋板應調節自如，正確可靠。
d）上下風刀應出風均勻，無漏風現象。
e）吸風口應吸力強勁，環境中粉塵不得飛揚。
f）所有料倉、擋板不得有漏粉現象。
g）壓輥轉動靈活，配重調節正確可靠。
5.1.9 上粉機上粉工藝質量應符合下列要求：
a）上粉機下層粉厚度應能達到10mm～15mm；上層粉下落量應可調節，分布均勻，不得有斷流現象。
b）食品表面上的粉應覆蓋均勻，壓實：浮粉應能被振動、吹干凈。
5.1.10 上粉機正常工作噪聲應≤85ｄB(A)。
5.2 外觀質量
5.2.1 上粉機的外表面應清潔、平整、光滑；不應有明顯的機械損傷，不應有對人體造成傷害的尖角及棱邊。
5.2.2 上粉機與食品直接接觸的零部件表面應平整光滑，不應有衛生死角，便于清洗。
5.3 電氣安全
5.3.1 電路控制系統應安全可靠、動作準確，各電器線路接頭應連接牢固并加以編號，操作按鈕應可靠，并有急停按鈕，指示燈顯示應正常，上粉機的導線不應裸露。電氣裝置中的指示燈和按鈕顏色應符合GB 5226.1的規定。
5.3.2 安全性能還應符合下列要求：
a）接地：上粉機應有可靠的接地裝置，并有明顯的接地標志，接地電阻應符合SB/T 227的要求。
b）絕緣電阻：動力電路導線和保護接地電路間施加500Vｄ.c.時測得的絕緣電阻應不小于1ＭΩ。
c）耐壓強度：最大試驗電壓1000V應施加在動力電路導線和保護聯結電路之間近似1s的時間。未出現擊穿、放電現象。
5.3.3 電氣部件應有安全防水措施，電器箱經淋雨試驗后電氣絕緣性能仍能滿足5.3.2的要求。
5.4 安全衛生
5.4.1 上粉機的安全防護應符合GB 16798的規定。
5.4.2 上粉機應有清晰的安全警示標志，安全標志應符合GB 2894的規定。標志應張貼在上粉機的醒目處。
5.4.3 對易脫落的零部件應有防松裝置，各零件及螺栓、螺母等緊固件應可靠固定，不應出現零部件脫落。
5.4.4 上粉機所用電機外殼防護等級不得低于IP55，操作盤防護等級不低于IP65的要求，操作盤應采用安全電壓控制。
5.4.5 上粉機出現異常狀況時應能報警且停止運行，排除故障后方能開機。
5.4.6 上粉機結構的衛生性應符合下列要求：
a）上粉機結構、箱體、料倉、連接部分不得有滯留食品的凹陷及死角。
b）食品區域應與外界隔離，應有防護措施；外部零部件伸入食品區域處應設置可靠的密封，以免食品受到污染。
5.4.7 上粉機結構的可洗凈性應符合下列要求：
a）食品區域開啟方便，零部件應易于裝卸；不可拆卸的零部件應易于清洗，并能達到良好的清洗效果。
b）上粉機料倉、箱體、網帶托架（板）等食品區域不應存有死角。其他要求應符合GB 16798的規定。
5.5 上粉機的潤滑
上粉機的運動零部件應盡量采用自潤滑工程材料。需用潤滑脂潤滑時，應選用GB 15179規定的食品機械潤滑脂。
6 試驗方法
6.1 試驗條件
6.1.1 試驗環境溫度為5℃～40℃；環境相對濕度為≤85﹪。
6.1.2 面粉含水量≤20﹪。
6.2 外觀質量檢查
6.2.1 用手感和目測檢查上粉機外觀質量，應符合5.2的規定。
6.2.2 檢查網帶寬度、物料通道高度等技術參數，并進行技術文件檢查。
6.3 材質檢查
檢查材質報告及質量合格證明書，應符合5.1.6的規定。
6.4 空運轉試驗
6.4.1 每臺上粉機裝配完成后，機械部分均應做空運轉試驗，連續運轉時間不少于30 min，
檢查上粉機性能應符合5.1.5的規定。
6.4.2 上粉機空運轉時，將電動機轉速調至最大值，用測速儀測量網帶速度不小15m/min。
6.5 電氣安全試驗
6.1.1 接地裝置測量
按SB/T 227的規定測量其接地裝置，應符合本標準5.3.2a）的規定。
6.1.2 絕緣電阻測量
用絕緣電阻表（兆歐表）按GB 5226.1的規定測量絕緣電阻，應符合本標準5.3.2b）的規定。
6.5.3 耐壓強度試驗
用耐壓測試儀按GB 5226.1—2008中18.4的規定做耐壓試驗，應符合本標準5.3.2c）的規定。
6.6 負載試驗
足量面粉在上粉機中循環30 min以上，應符合5.1.8中C）、ｄ）、e）、f）、g）的規定。
6.7 上粉工藝試驗
肉餅、魚蝦類水產品或各種蔬菜等上粉后，上粉質量應符合5.1.9b）的規定。
6.8 工作噪聲試驗
在連續工作過程中，上粉機的工作噪聲按GB/T 3768 規定的方法進行測量，其噪聲值應≤85ｄB（A）。
6.9 安全防護檢查
檢查各安全防護和安全裝置，其安全性能應符合5.4的規定。
6.10 衛生檢查
負載試驗后的上粉機，應及時清洗。檢驗上粉機的衛生性和可洗凈性，應符合5.4.6和5.4.7的規定。
7 檢驗規則
7.1 總則
上粉機應經過制造廠檢驗部門檢驗合格，并簽發合格證后方可出廠。
7.2 檢驗分類
產品檢驗分出廠檢驗和型式檢驗。
7.3 出廠檢驗
每臺上粉機均應進行出廠檢驗，檢驗項目為外觀、標牌、技術文件、空運轉性能、電氣安全和安全防護。
7.4 型式檢驗
7.4.1 有下列情況之一，應進行型式檢驗：
——正式生產后，如結構、材料、工藝有較大改變，可能影響產品性能時；
——停產一年以上再投產時；
——新產品或老產品轉廠生產的試制定型鑒定時；
——國家質量監督部門提出進行型式檢驗的要求時；
——出廠檢驗結果與上次型式檢驗有較大差異時；
——正常生產時間滿兩年時。
7.4.2 抽樣及判定規則：
從出廠檢驗合格的產品中隨機抽樣，每次抽樣2臺。檢驗項目為本標準要求中的全部項目，全部項目合格則判定型式檢驗合格；如有不合格項，應加倍抽樣，對不合格項進行復檢，復檢再不合格，則型式檢驗不合格，其中安全性能不允許復檢。
8 標志、包裝、運輸和貯存
8.1 標志
標牌應固定在上粉機的明顯位置，標牌的技術要求應符合GB/T 13306的規定。除標示安全警示外，還應標示下列內容：
——制造企業名稱或商標；
——產品名稱、型號；
——主要技術參數；
——產品執行標準號；
——制造日期、出廠編號。
8.2 包裝
8.2.1 上粉機的包裝應符合GB/T 13384的規定。
8.2.2 上粉機外包裝上除有8.1規定的標志外，還應標注有小心輕放、向上、防潮等儲運標志，并符合GB/T 191的規定。
8.2.3 上粉機應罩上塑料薄膜后裝入包裝箱內，上粉機及附件在箱內應牢固固定，符合運輸裝卸的要求。
8.2.4 包裝箱應有可靠的防潮、防雨措施，并符合GB/T 5048的規定。
8.2.5 包裝箱內應有裝箱單、產品合格證、產品使用說明書、必要的隨機備件及工具。
8.3 運輸
8.3.1 運輸時應小心輕放，嚴禁雨淋。
8.3.2 搬運時嚴禁碰撞，不應損壞產品。
8.3.3 按包裝箱上指定朝向置于運輸工具上。
8.4 貯存
8.4.1 上粉機應貯存在通風、清潔、陰涼、干燥的場所，遠離熱源和污染源，嚴禁與有害物品混放。
8.4.2 在正常儲運條件下，自出廠之日起應保證上粉機在12個月內不致因包裝不良引起銹蝕、霉損等。
本標準由中華人民共和國工業和信息化部于2013年12月31日發布，2014年7月1日實施。
