前言
本標準按照GB/T 1.1—2009給出的規則起草。
本標準由中國機械工業聯合會提出。
本標準由機械工業食品機械標準化技術委員會（CMIF/TC14）歸口。
本標準起草單位：中國食品和包裝機械工業協會肉類加工機械專業委員會、中國包裝和食品機械總公司、中天昊宇科技股份有限公司、諸城市中泰機械有限公司、諸城市金鼎食品機械有限公司、溫州市龍強輕工機械有限公司、成都希望食品有限公司。
本標準主要起草人：吳建國、王國扣、邵濰淮、郭樹文、孫曉春、項光清、尹蓉學。
本標準為首次發布。
1 范圍
本標準規定了食品殺菌釜的術語和定義、產品分類、技術要求、試驗方法、檢驗規則、標志、包裝、運輸和貯存。
本標準適用于以蒸汽為熱源、以蒸汽或熱水為工作介質，對水產品、肉、禽、蔬菜、豆制品、蛋白質飲料及糧食類等密封包裝的食品（各類軟包裝、金屬包裝、塑料瓶裝、玻璃瓶裝食品等）殺菌的食品殺菌釜（以下簡稱殺菌釜）。
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。
GB 150 鋼制壓力容器
GB/T 191 包裝儲運圖示標志
GB/T 1226 一般壓力表
GB 2894 安全標志及其使用導則
GB/T 3768 聲學 聲壓法測定噪聲源聲功率級 反射面上方采用包絡測量表面的簡易法
GB/T 5048 防潮包裝
GB 5226.1 機械電氣安全 機械電氣設備 第1部分：通用技術條件
GB/T 7311 包裝機械分類與型號編制方法
GB 8599 大型蒸汽滅菌器技術要求 自動控制型
GB/T 12241 安全閥一般要求
GB/T 13306 標牌
GB/T 13384 機電產品包裝通用技術條件
GB 16798 食品機械安全衛生
GB 19891 機械安全 機械設計的衛生要求
NB/T 47015 壓力容器焊接規程
JB/T 4711 壓力容器涂敷與運輸包裝
JB 7233 包裝機械 安全要求
SB/T 222 食品機械通用技術條件 基本技術要求
SB/T 224 食品機械通用技術條件 裝配技術要求
SB/T 227 食品機械通用技術條件 電氣裝置技術要求
TSG R 0004—2009 固定式壓力容器安全技術監察規程
3 術語和定義
下列術語和定義適用于本文件。
3.1 食品殺菌釜
將灌裝（包裝）密封后的食品放入密閉的容器中進行加熱殺菌并達到商業無菌要求的設備。
3.2 工作壓力
殺菌過程中殺菌釜內的壓力。
3.3 蒸汽式殺菌釜
采用蒸汽為工作介質的殺菌釜
3.4 浸沒式殺菌釜
采用熱力為工作介質，將包裝好的食品全部浸沒在熱水中，從而實現熱力交換達到殺菌目的的殺菌釜。
3.5 噴淋式殺菌釜
采用熱水為工作介質，通過噴淋方式附著在包裝好的食品上，從而實現熱力交換達到殺菌目的的殺菌釜。
3.6 回轉式殺菌釜
采用熱水為工作介質，殺菌釜內裝有回轉籠體，包裝好的食品裝在回轉籠體中，在殺菌過程中籠體不停回轉（擺動），可加快熱傳導速度，并對包裝容器內的食品起到攪拌作用。
3.7 商業無菌
殺滅在正常商品管理條件下的貯運、銷售期間有礙人類健康的細菌。
3.8 平均無故障工作時間（MTBF）
殺菌釜相鄰兩次故障之間的平均工作時間，即殺菌釜在總的使用階段累計工作時間與故障數的比值為MTBF。
4 產品分類
4.1 型號

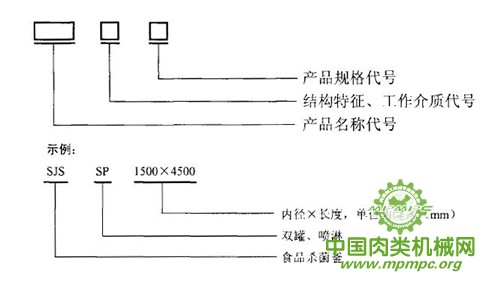

殺菌釜型號編制形式應考慮產品結構特征，產品名稱代號應符合GB/T 7311的規定。 其中，第一組為產品名稱代號，用殺菌釜字母“SJ”居首表達，產品輔助名稱代號居第二位表示；第二組為產品結構特征、工作介質代號；第三組為產品規格代號，用殺菌灌的有效內徑和長度表示，中間用“×”隔開，單位為毫米表示。其型號編制形式如下：
4.2 型式與基本參數
4.2.1 型式
殺菌釜按結構特征分為：單罐（D）、雙罐（S）、立式（L）、臥式（W）；按殺菌方式分為：蒸汽（Z）、浸沒（J）、噴淋（P）、側噴淋（C）、靜止（J）、回轉（H）。
4.2.2 基本參數
殺菌釜的基本參數應符合表1中的規定。
表1 殺菌釜基本參數
| 名稱 | 參數 |
| 產品規格（內徑×長度） mm | （300～2 000）×（500～6 000） |
| 正常工作噪聲 dB(A) | ≤85 |
| 平均無故障工作時間 h | ≥24 000 |
| 工作溫度 ℃ | ≤130 |
| 工作壓力 MPa | ≤0.3 |
5 技術要求
5.1 一般要求
5.1.1 殺菌釜設計、制造、檢驗應符合GB 150、NB/T 47015中的規定，并按經規定程序批準的圖樣及技術文件制造。
5.1.2 殺菌釜應運轉平穩，運動零、部件或閥門開關動作應靈敏、協調、準確，操作時動作靈活，無卡滯現象和異常聲響。
5.1.3 殺菌釜材料的選擇和結構的安全衛生應符合GB 16798和GB 19891的規定。
5.1.4 殺菌釜基本技術要求應符合SB/T 222的規定，具有足夠的強度、剛度及使用穩定性，其裝配技術要求應符合SB/T 224的規定。
5.1.5 殺菌釜的零部件應拆卸、安裝方便，便于清洗。
5.1.6 所用的原材料、外購配套零部件應符合使用要求，應有生產廠的質量合格證明書。否則應按產品相關標準驗收合格后，方可投入使用。
5.1.7 溫度指示記錄儀在工作溫度范圍內允許誤差為±1℃，測量殺菌溫度時精度至少為0.5℃；當溫度指示記錄儀用于控制功能時，應具備傳感器故障保護裝置。
5.1.8 殺菌釜內壓力的壓力表應符合GB/T 1226 的規定。其精度應不低于2.5級，表盤直徑不應小于100mm，刻度極限值應為最大允許工作壓力的1.5倍～3.0倍。
5.1.9 殺菌罐應安裝2個以上安全閥，應符合GB/T 12241 的規定。
5.1.10 殺菌釜應裝有計時器，其誤差應不大于預設值的±0.5﹪。
5.1.11 殺菌釜控制系統應便于操作，測試傳感器的精度應為A級，傳感器顯示精度不大于0.1℃，系統溫度測量誤差不大于0.2℃；在殺菌過程中控制系統應把工作壓力波動范圍誤差控制在±0.01MPa內；控制系統的其他要求應符合GB 8599的規定。
5.1.12 殺菌釜在正常工作下，密閉系統應密封良好，所有釜體、管道、法蘭等部位不應有蒸汽或水滲漏現象。
5.1.13 殺菌釜應最少安裝1支水銀溫度計，分度值為0.5℃，精度為±0.2（溫度計的測量范圍應為80℃～150℃）。
5.1.14 殺菌釜的熱力測量點應不少于8個，且均勻安裝在罐內，各測量點溫度熱分布不均勻度≤0.5℃，其熱力分布圖應在出廠時置于技術文件中。
5.2 外觀質量
5.2.1殺菌釜的外表面應清潔、平整、光滑；不應有明顯的機械損傷，不應有對人體造成傷害的尖角及棱邊。
5.2.2 殺菌罐與被殺菌食品直接接觸的零部件表面應平整光滑，不得有衛生死角，便于清洗。
5.3 電氣安全
5.3.1 電路控制系統應安全可靠、動作準確，各電器線路接頭應連接牢固并加以編號，操作按鈕應可靠，并有急停按鈕，指示燈顯示應正常，殺菌釜的導線不應裸露。電氣裝置中的指示燈和按鈕顏色應符合GB 5226.1的規定。
5.3.2 除滿足5.3.1 外，其安全性能還應符合下列要求：
a）接地：殺菌釜應有可靠的接地裝置，并有明顯的接地標志，接地電阻應符合SB/T 227的要求；
b）絕緣電阻：動力電路導線和保護接地電路間施加500Vｄ.c.時測得的絕緣電阻應不小于1ＭΩ；
c）耐壓強度：最大試驗電壓1000V應施加在動力電路導線和保護聯結電路之間近似1s時間，未出現擊穿、放電現象。
5.4 安全防護
5.4.1 殺菌釜的安全防護應符合JB 7233的規定。
5.4.2 殺菌釜出現壓力、溫度異常狀況時應能報警。
5.4.3 殺菌釜應有清晰的安全警示標志，安全標志應符合GB 2894的規定。
5.4.4 對易脫落的零部件應有防松裝置，各零件及螺栓、螺母等緊固件應可靠固定，不應出現零部件脫落。
5.4.5 殺菌釜在正常工作條件下，當殺菌釜門達到預定關閉位置，且安全連鎖裝置處于“關”位置時，方能升壓運行；工作結束后，當殺菌釜內壓力完全釋放、安全聯鎖裝置處于“開”位置后，方能打開釜門。應符合TSG R 0004—2009的規定。
5.4.6 在不影響殺菌釜正常工作的情況下，殺菌罐的外表面必須做隔熱保溫處理，以盡量減少熱量的散發或燙傷人員，隔熱層應選用不吸濕的材料。
6 試驗方法
6.1 試驗條件
6.1.1 試驗環境溫度為5℃～40℃；環境相對濕度為≤90﹪。
6.1.2 海拔≤1 000m。
6.2 外觀質量檢查
用手感和目測檢查殺菌釜外觀質量，并進行開機或運轉檢查及技術文件檢查，應符合5.2的規定。
6.3 材質檢查
檢查殺菌釜材質報告及質量合格證明書，應符合5.1.6的規定。
6.4 空運轉試驗
每臺殺菌釜裝配完成后，機械部分均應做空運轉試驗，連續運轉時間不少于30 min，檢查殺菌釜性能，應符合5.1.2的規定。
6.5 工作噪聲試驗
在連續工作過程中，殺菌釜的工作噪聲按GB/T 3768 規定的方法進行測量，其噪聲值應符合本標準表1的規定。
6.6 電氣安全試驗
6.6.1 接地裝置測量
按SB/T 227的規定測量其接地裝置，應符合本標準5.3.2a）的規定。
6.2.2 絕緣電阻測量
用絕緣電阻表（兆歐表）按GB 5226.1的規定測量絕緣電阻，應符合本標準5.3.2b）的規定。
6.6.3 耐壓試驗
用耐壓測試儀按GB 5226.1的規定做耐壓試驗，應符合本標準5.3.2c）的規定。
6.7 安全防護檢查
檢查各安全防護和安全裝置，其安全性能應符合5.4的規定。
6.7.1 安全聯鎖試驗
a）將殺菌釜門關上，安全連鎖裝置處于“開”位置時，打開蒸汽閥應不能升壓。
b）將殺菌釜門關上，安全連鎖裝置處于“關”位置時，能升壓運行。
c）在殺菌釜內的壓力未完全釋放、安全連鎖裝置處于“關”位置時，殺菌釜門應不能打開。
6.7.2 安全閥試驗
將安全閥按規定調整，當壓力超過開啟壓力時，應打開放壓：當壓力下降到開啟壓力以下時，應關閉。連續試驗兩次，并符合5.1.9的規定。
6.8 平均無故障工作時間試驗
殺菌釜在總的使用階段累計工作時間與故障數的比值。即在每兩次相鄰故障之間工作時間的平均值，用MTBF表示，見公式（1）：
MTBF=t/Nf（t）
式中：
t—殺菌釜的工作時間，單位為小時；
Nf(t)—殺菌釜在工作時間內的故障數，單位為次。
6.9 溫度指示記錄儀檢測
正常工作狀態時目測觀察，并檢查制造廠提供的溫度指示記錄儀的技術文件、檢驗證明文件及檢定文件，應符合5.1.7的規定。
6.10 壓力表檢測
正常工作狀態時目測觀察，并檢查制造廠提供的壓力表的技術文件、檢驗證明文件及檢定文件，應符合5.1.8的規定。
6.11 計時器檢測
用電子秒表檢測，從殺菌釜執行殺菌程序開始計時，記錄到殺菌結束的時間，應符合5.1.10的規定。
6.12 控制系統檢測
殺菌釜在空載情況下，進行兩次正常的滅菌過程，應符合5.1.11的規定。
6.13 密封性能檢測
殺菌釜在空載情況下，進行兩次正常的滅菌過程，檢查釜體、管道、法蘭等，應符合5.1.12的規定。
6.14 熱分布檢測
殺菌釜在滿載情況下，進行兩次正常的滅菌過程，檢查熱力分布狀況，應符合5.1.14的規定。
7 檢驗規則
7.1 總則
殺菌釜應經過制造廠檢驗部門檢驗合格，并簽發合格證后方可出廠。
7.2 檢驗分類
產品檢驗分出廠檢驗和型式檢驗。
7.3 出廠檢驗
每臺殺菌釜均應進行出廠檢驗，檢驗項目為外觀、標牌、技術文件、空運轉性能、電氣安全和安全防護等。
7.4 型式檢驗
7.4.1 有下列情況之一，應進行型式檢驗：
——正式生產后，如結構、材料、工藝有較大改變，可能影響產品性能時；
——停產一年以上再投產時；
——新產品或老產品轉廠生產的試制定型鑒定時；
——國家質量監督部門提出進行型式試驗的要求時；
——出廠檢驗結果與上次型式檢驗有較大差異時；
——正常生產時間滿兩年時。
7.4.2 抽樣及判定規則：
從出廠檢驗合格的產品中隨機抽樣，每次抽樣2臺。檢驗項目為本標準要求中的全部項目，全部項目合格則判型式檢驗合格；如有不合格項，應加倍抽樣，對不合格項進行復檢，復檢再不合格，則型式檢驗不合格，其中安全性能不允許復檢。
8 標志、包裝、運輸和貯存
8.1 標志
標牌應固定在殺菌釜的明顯位置，標牌的技術要求應符合GB/T 13306的規定。除標示安全警示外，還應標示下列內容：
——制造企業名稱或商標；
——產品名稱、型號；
——制造日期、出廠編號：
——主要技術參數；
——產品執行標準號；
8.2 包裝
8.2.1 殺菌釜的包裝應符合GB/T 13384的規定。
8.2.2 殺菌釜外包裝上除有8.1規定的標志外，還應標注有小心輕放、向上、防潮等儲運標志，并符合GB/T 191的規定。
8.2.3 殺菌釜應罩上塑料薄膜后裝入包裝箱內，殺菌釜及附件在箱內應牢固固定，并符合JB/T 4711的規定。
8.2.4 包裝箱應有可靠的防潮、防雨措施，并符合GB/T 5048的規定。
8.2.5 包裝箱內應有裝箱單、產品合格證、產品使用說明書、必要的隨機備件及工具。
8.3 運輸
8.3.1 殺菌釜應有吊裝裝置，吊裝點應為產品中心的集中點，并有明顯標識。
8.3.2 運輸時應小心輕放，嚴禁雨淋。
8.3.3 搬運時嚴禁碰撞，不應損壞產品。
8.3.4 按包裝箱上指定朝向置于運輸工具上。
8.4 貯存
8.4.1 殺菌釜應貯存在通風、清潔、陰涼、干燥的場所，遠離熱源和污染源，嚴禁與有害物品混放。
8.4.2 在正常儲運條件下，自出廠之日起應保證殺菌釜在12個月內不致因包裝不良引起銹蝕、霉損等。
本標準由中華人民共和國工業和信息化部于2013年12月31日發布，2014年7月1日實施。
