前言
本標準按照GB/T 1.1—2009給出的規則起草。
請注意本文件的某些內容可能涉及專利。本文件的發布機構不承擔識別這些專利的責任。
本標準由中國機械工業聯合會提出。本標準由機械工業食品機械標準化技術委員會（CMIF/TC14）歸口。
本標準起草單位：中國食品和包裝機械工業協會肉類加工機械專業委員會、中國包裝和食品機械總公司。
本標準起草單位：嘉興市瑞邦機械工程有限公司、石家莊曉進機械制造科技有限公司、
諸城市新得力食品機械有限責任公司、濱州市盛康源機械設備有限責任公司等。
本標準主要起草人：吳建國、王國扣、施明、張洪彬、劉洪忠、孫延軍。
本標準為首次發布。
1 范圍
本標準規定了滾揉機的術語和定義、產品分類、技術要求、試驗方法、檢驗規則、標志、包裝、運輸和貯存。本標準適用于畜、禽、水產等各類肉制品加工用的滾揉機。
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。
GB/T 191 包裝儲運圖示標志
GB/T 2423.38 電子產品環境試驗 第2部分：試驗方法 試驗R: 水試驗方法和導則
GB 2894 安全標志及其使用導則
GB/T 3768 聲學 聲壓法測定噪聲源聲功率級 反射面上方采用包絡測量表面的簡易法
GB 4208 外殼防護等級（IP代碼）
GB/T 5048 防潮包裝
GB 5226.1 機械電氣安全 機械電氣設備 第1部分：通用技術條件
GB/T 7311 包裝機械分類與型號編制方法
GB/T 13306 標牌
GB/T 13384 機電產品包裝通用技術條件
GB 16798 食品機械安全衛生
GB 19891 機械安全 機械設計的衛生要求
JB 7233 包裝機械 安全要求
SB/T 222 食品機械通用技術條件 基本技術要求
SB/T 224 食品機械通用技術條件 裝配技術要求
SB/T 227 食品機械通用技術條件 電氣裝置技術要求
3 術語和定義
下列術語和定義適用于本文件。
3.1 滾揉機
滾揉機是利用機械作用，將肉料進行擠壓、摔打、按摩，改善肌肉組織結構，促進肌纖維蛋白的溶解與抽提，嫩化肉質、縮短腌制時間以及改善口感的機械設備。
3.2 平均無故障工作時間
滾揉機相鄰兩次故障之間的平均工作時間，即滾揉機在總的使用階段累計工作時間與故障數的比值。
4 產品分類
4.1 型號

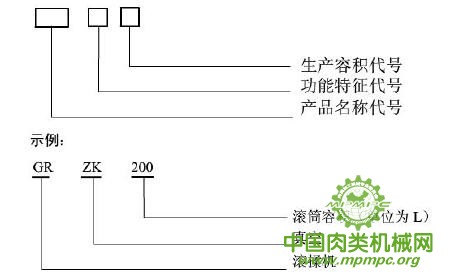

滾揉機型號編制形式應考慮產品功能特征，產品名稱代號應符合GB/T 7311的規定。其中，產品主要名稱用滾揉機字母“GR”居首表達，產品輔助名稱代號居第二位表示。其型號編制形式如下：
4.2 型式與基本參數
4.1.1 型式
滾揉機型式按功能特征分為基本型（JB）、真空型（ZK）、真空制冷型（KL）。
4.2 基本參數
滾揉機的基本參數應符合表1中的規定。
表1 滾揉機的基本參數
| 名稱 | 參數 |
| 滾筒容積 L | 10～10000 |
| 正常工作噪聲 ｄB（A） | ≤80 |
| 平均無故障工作時間 h | ≥600 |
| 滾筒負載轉速 r/min | 1.5～20 |
| 真空度 MPa | ≤-0.08 |
5 技術要求
5.1 一般要求
5.1.1 滾揉機應符合本標準的要求，并按經規定程序批準的圖樣及技術文件制造。
5.1.2 滾揉機應運轉平穩，運動零部件或閥門開關動作應靈敏、協調、準確，操作時動作靈活，無卡滯現象和異常聲響。潤滑油無滲漏現象。
5.1.3 滾揉機材料的選擇和設備結構的安全衛生應符合GB 16798和GB 19891的規定。
5.1.4 滾揉機基本技術要求應符合SB/T 222的規定，具有足夠的強度、剛度及使用穩定性，其裝配技術要求應符合SB/T 224的規定。
5.1.5 滾揉機的零部件應拆卸、安裝方便，便于清洗。凡是與食品原料接觸的部分不得采用表面鍍層件。
5.1.6 滾揉機所用的原材料、外購配套零部件應符合使用要求，應有生產廠的質量合格證明書。否則應按產品相關標準驗收合格后，方可投入使用。
5.1.7 滾揉機滾揉蓋密封條牢固，不應有破損，不應有縫隙。
5.1.8 滾揉機真空系統應密封可靠。
5.2 外觀質量
5.2.1 滾揉機的外表面應清潔、光滑，不應有對人體造成傷害的尖角、棱邊。
5.2.2 滾揉機與食品直接接觸的零、部件表面應光滑。
5.2.3 滾揉機內外表面應進行拉絲或拋光或噴丸等處理。
5.3 電路控制
5.3.1 電路控制系統應安全可靠、動作準確，各電器線路接頭應連接牢固并加以編號，導線不應裸露。操作按鈕應可靠，并有急停按鈕，指示燈顯示應正常。電氣裝置中的指示燈和按鈕顏色應符合GB 5226.1的規定。
5.3.2 電氣部件應有安全防水措施，經防水試驗后電氣絕緣性能應滿足5.3.3的要求。
5.3.3 除滿足5.3.1和5.3.2外，其安全性能還應符合下列要求：
a）接地：滾揉機應有可靠的接地裝置，并有明顯的接地標志，接地電阻應符合SB/T 227的要求。
b）絕緣電阻：動力電路導線和保護聯結電路間施加500Vｄ.c.時測得的絕緣電阻應不小于1ＭΩ。
c）耐壓強度：最大試驗電壓1000V應施加在動力電路導線和保護聯結電路之間近似1s的時間。不應有閃絡、擊穿現象。
5.4 安全防護
5.4.1 滾揉機的安全防護應符合JB 7233的規定。
5.4.2 根據GB 4208，操作盤防護等級不低于IP 65中的要求，操作盤應采用安全電壓控制。
5.4.3 滾揉機出現異常狀況時應能報警。
5.4.4 滾揉機上應有清晰的安全警示標志，安全標志應符合GB 2894的規定。
5.4.5 對易脫落的零部件應有防松裝置。各零件及螺栓、螺母等緊固件應可靠固定，不應出現零部件松動和脫落。
6 試驗方法
6.1 試驗條件
6.1.1 試驗環境溫度為0℃～15℃；環境相對濕度≤95﹪。
6.1.2 海拔≤1000m。
6.2 外觀質量檢查
用手感和目測檢查設備外觀質量，并進行開機或運轉檢查及技術文件檢查，應符合5.2的規定。
6.3 材質檢查
檢查設備材質報告及質量合格證明書，應符合5.1.6的規定。
6.4 空運轉試驗
每臺滾揉機裝配完成后，經外觀及電氣裝置檢驗后，在滾筒轉速為1.5r/min、6r/min、20r/min進行3次空載運行試驗，每次連續運轉時間不少于40min，檢查滾揉機性能，應符合5.1.2的規定，同時檢查滾筒運轉是否正常可靠。
6.5 滾筒負載轉速試驗
在滾揉機滾筒內注入相當容積60﹪的水，在滾筒轉速為1.5r/min、6r/min、20r/min進行3次負載轉速試驗，每次連續運轉時間不少于3h，應符合表1的規定，同時檢查滾筒運轉是否正?？煽俊?/div>
本標準由中華人民共和國工業和信息化部于2011年12月20日發布，2012年4月1日實施。
6.6 滾筒容積試驗
6.6.1 250L以下滾筒容積試驗
在滾筒內注滿水，然后將水倒入容器中稱重，水重量應為滾筒容積名義值，允差≤5﹪。
6.6.2 250L以上滾筒容積試驗
將滾揉機筒蓋鎖緊，用帶有刻度的容器從吸料口將水注入滾筒內，注滿為止，記錄注水總值，其值應為滾筒容積名義值，允差≤5﹪。
6.7 工作噪聲試驗
在連續工作過程中，滾揉機的工作噪聲按GB/T 3768 規定的方法進行測量，其噪聲值應不大于80ｄB（A）。
6.8 防水試驗
按GB/T 2423.38 中規定的方法進行防水試驗，其中降水強度為（10±5）mm/h，水滴尺寸為（1.9±0.2）mm，持續時間10min，噴射角度為0°。
6.9 電氣安全試驗
6.9.1 接地裝置測量
按SB/T 227的規定測量其接地裝置，應符合本標準5.3.3中a）的規定。
6.9.2 絕緣電阻測量
用兆歐表按GB 5226.1的規定測量其絕緣電阻，應符合本標準5.3.3中b）的規定。
6.9.3 耐壓試驗
用耐壓測試儀按GB 5226.1的規定做耐壓試驗，符合本標準5.3.3中c）的規定。
6.9 安全防護檢查
檢查各安全防護和安全裝置，其安全性能應符合5.4的規定。
6.11 真空度檢驗
真空系統的氣密性試驗，必須在額定工作壓力下進行空運轉，觀察真空系統各部位不得有滲漏現象，真空度達到表1中的規定后，停泵，持續保壓不少于2h。
6.12 平均無故障工作時間試驗
滾揉機在總的使用階段累計工作時間與故障數的比值。即在每兩次相鄰故障之間的工作時間的平均值，用MTBF 表示［見公式（1）］：
MTBF=t/Nf（t） ——————（1）
式中：
t——滾揉機的工作時間，單位為小時；
Nf(t)——滾揉機在工作時間內的故障數，單位為次。
7 檢驗規則
7.1 總則
滾揉機應經過制造廠檢驗部門檢驗合格，并簽發合格證后方可出廠。
7.2 檢驗分類
產品檢驗分出廠檢驗和型式檢驗。
7.3 出廠檢驗
每臺滾揉機均應進行出廠檢驗，檢驗項目為外觀、標牌、技術文件、空運轉性能、電氣安全和安全防護等。。
7.4 型式檢驗
7.4.1 有下列情況之一時，應進行型式檢驗：
——正式生產后，如結構、材料、工藝有較大改變，可能影響產品性能時；
——停產一年以上再投產時；
——新產品或老產品轉廠生產的試制定型鑒定時；
——國家質量監督部門提出進行型式檢驗的要求時；
——出廠檢驗結果與上次型式檢驗有較大差異時；
——正常生產時間滿兩年時。
7.4.2 抽樣及判定規則：從出廠檢驗合格的產品中隨機抽樣，每次抽樣2臺。檢驗項目為本標準要求中的全部項目，全部項目合格則判定型式檢驗合格；如有不合格項，應加倍抽樣，對不合格項進行復檢，復檢再不合格，則型式檢驗不合格，其中安全性能不允許復檢。
8 標志、包裝、運輸和貯存
8.1 標志
標牌應固定在滾揉機的明顯位置，標牌的技術要求應符合GB/T 13306的規定。除標示安全警示外，還應標示下列內容：
——制造企業名稱或商標；
——產品名稱、型號；
——制造日期、出廠編號；
——主要技術參數；
——產品執行標準號。
8.2 包裝
8.2.1 滾揉機的包裝應符合GB/T 13384的規定。
8.2.2 滾揉機外包裝上除有8.1規定的標志外，還應標注有“小心輕放、向上、防潮”等儲運標志，并符合GB/T 191的規定。
8.2.3 滾揉機包裝時應罩上塑料薄膜或其他防水材料后裝入包裝箱內，滾揉機及附件應牢固固定，適合運輸裝卸的要求。
8.2.4 包裝箱應有可靠的防潮、防雨措施，并符合GB/T 5048的規定。
8.2.5 包裝箱內應有裝箱單、產品合格證、產品使用說明書、必要的隨機備件及工具。
8.3 運輸
8.3.1 運輸時應小心輕放，嚴禁雨淋。
8.3.2 搬運時嚴禁碰撞，不應損壞產品。
8.3.3 按包裝箱上指定朝向置于運輸工具上。
8.4 貯存
8.4.1 滾揉機應貯存在通風、清潔、陰涼、干燥的場所，遠離熱源和污染源，嚴禁與有害物品混放。
8.4.2 在正常儲運條件下，自出廠之日起應保證滾揉機在12個月內不致因包裝不良引起銹蝕、霉損等。
本標準由中華人民共和國工業和信息化部于2011年12月20日發布，2012年4月1日實施。
